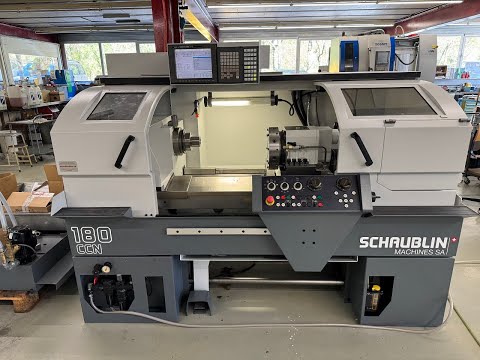

CNC LATHE

Schaublin 180-CCN R-T A2-5

Τόπος κατασκευής: Ελβετία
Τάση: 400/50/3
Καθαρό βάρος: 2640 kg
Τελωνειακή θέση: 8458.1120
Διαστάσεις: 2301 x 1438 x 1676 mm

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Csdpow T Smhofx Aazohc
Ικανότητες:
Μέγιστη διάμετρος τόρνευσης: 330 mm
Μέγιστη διάμετρος πάνω από το συρόμενο τραπέζι: 160 mm
Ύψος κέντρου πάνω από το συρόμενο τραπέζι: 83 mm
Μέγιστη διάμετρος πάνω από το έδρανο: 430 mm
Μήκος τόρνευσης (ανάλογα με τον εξοπλισμό): 650 mm

Κεφαλές:
Κανονικοποιημένη μύτη ατράκτου, για χρήση διαφόρων τσιμπίδων και τσοκ μέσω προσαρμοστικών εξαρτημάτων.
Αξεσουάρ για τσιμπίδες SCHAUBLIN: B45/F48
Μέγιστη διέλευση μπάρας, διάμετρος: 36 mm/42 mm
Αυτόματο τσοκ, διάμετρος στάνταρ: 170 mm
Άμεση κίνηση από AC κινητήρα, ισχύς 100%/50% χωρητικότητας: 15/18,5 kW
Μέγιστη ροπή σε 100%/50% χωρητικότητας: 135/165 Nm
Μέγιστη ταχύτητα ατράκτου: 5000 min-1

Άξονας C:
Πνευματικός κύλινδρος σύσφιξης: 2700 daN

Σταυροειδές τραπέζι:
Διαδρομή εγκάρσια (άξονας X): 240 mm
Ανάλυση στην ακτίνα: 0,0005 mm
Κίνηση μέσω AC κινητήρα, ονομαστική ροπή: 3 Nm
Σφαιρικό κοχλία, διάμετρος x βήμα: 32 x 5 mm
Διαδρομή κατά μήκος (άξονας Z): 720 mm
Ανάλυση: 0,001 mm
Κίνηση μέσω AC κινητήρα, ονομαστική ροπή: 6 Nm
Σφαιρικό κοχλία, διάμετρος x βήμα: 32 x 10 mm

Μετατροπές:
Ταχύτητες κατεργασίας, άξονες X/Z χωρίς βαθμίδες: 0-5000 mm/min
Ταχείες μετακινήσεις άξονες X/Z: 8/10 m/min
Δύναμη προώθησης, άξονες X/Z: 420/670 daN

Εργαλειοφορέας revolver:
Αριθμός θέσεων εργαλείων: 8
Κανονικοποιημένη υποδοχή εργαλείου: VDI 30
Μέγιστη διάσταση κοπτικών εργαλείων: 20 x 20 mm
Ενσωματωμένο σύστημα ψύξης
Διπλής κατεύθυνσης ευρετηρίαση

Σύστημα ψύξης:
Χωρητικότητα δεξαμενής: 120 λίτρα
Παροχή αντλίας: 10 l/min
Πίεση: 5 bar

Με επιφύλαξη σφαλμάτων ή παραλείψεων, οι τεχνικές προδιαγραφές παρέχονται χωρίς δέσμευση.
