Κατακόρυφο Κεντράρισμα κατεργασία σε εργαλειομηχανές

Hartford HCMC1682

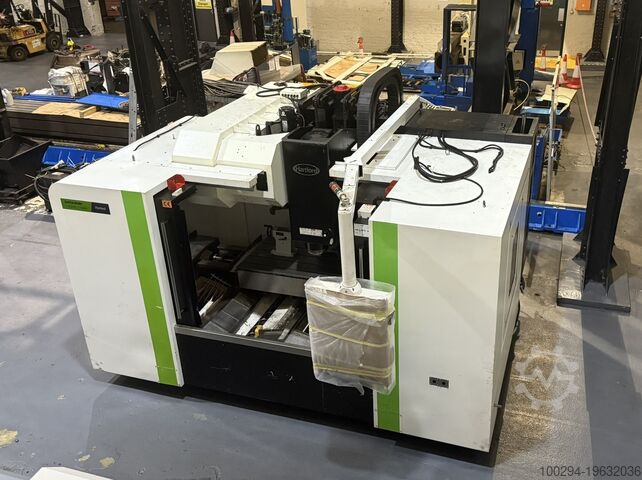

Hartford Μοντέλο Super HCMC1682 Κάθετο Κέντρο Κατεργασίας με σύστημα ελέγχου FANUC 0iMD.

ΕΝΣΩΜΑΤΩΜΕΝΕΣ ΕΠΙΛΟΓΕΣ ΕΡΓΟΣΤΑΣΙΑΚΟΥ ΕΞΟΠΛΙΣΜΟΥ

ΑΤΡΑΚΤΟΣ 6.000 rpm – 26,0 kW #50 TAPER ΜΕ ΚΕΦΑΛΗ ΜΕ ΓΡΑΝΑΖΩΤΗ ΜΕΤΑΔΟΣΗ
ΣΥΣΤΗΜΑ ΑΕΡΑ – ΠΙΣΤΟΛΙ ΑΕΡΟΣ
ΑΥΤΟΜΑΤΟΣ ΑΝΤΑΛΛΑΚΤΗΣ ΕΡΓΑΛΕΙΩΝ – 32 ΘΕΣΕΩΝ, ΤΥΠΟΥ ΒΡΑΧΙΟΝΑ
ΚΩΝΟΣ ΕΡΓΑΛΕΙΩΝ – BT50
ΣΥΣΤΗΜΑ ΤΕΜΑΧΙΣΜΟΥ ΡΟΛΩΝ – ΜΕΤΑΦΟΡΕΑΣ ΠΡΙΝΤΣΙΠΙΟΥ ΤΥΠΟΥ LINK ΚΑΙ ΜΕΤΑΦΕΡΟΜΕΝΟΣ ΚΑΔΟΣ ΤΕΜΑΧΙΔΙΩΝ
ΣΥΣΤΗΜΑ ΨΥΞΗΣ – ΣΥΣΤΗΜΑ ΠΛΥΣΗΣ ΜΕ ΥΓΡΟ ΨΥΞΗΣ
ΣΥΣΤΗΜΑ ΨΥΞΗΣ – ΠΙΣΤΟΛΙ ΨΥΚΤΙΚΟΥ ΥΓΡΟΥ
ΕΠΙΛΟΓΗ CNC ΕΛΕΓΧΟΥ – ΜΝΗΜΗ 5000M
ΣΥΣΤΗΜΑ ΨΥΞΗΣ – ΨΥΞΗ ΜΕΣΩ ΑΤΡΑΚΤΟΥ 20 bar – ΦΙΛΤΡΟ CARTIDGE ΚΑΙ ΑΝΤΛΙΑ
ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΠΙΝΑΚΑΣ NC – ΙΝΤΕΡΦΕΪΣ 4ΟΥ ΑΞΟΝΑ ΜΕ ΥΔΡΑΥΛΙΚΗ ΔΕΞΑΜΕΝΗ
ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΠΙΝΑΚΑΣ NC – GSA CNC400R
ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΠΙΝΑΚΑΣ NC – ΟΔΗΓΟΣ ΚΙΝΗΣΗΣ 4ΟΥ ΑΞΟΝΑ
ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΠΙΝΑΚΑΣ NC – ΚΙΝΗΤΗΡΑΣ 4ΟΥ ΑΞΟΝΑ
ΦΩΤΙΣΜΟΣ – ΠΕΡΙΠΟΛΙΚΗ ΛΑΜΠΑ (3 χρώματα)
ΠΕΡΙΦΡΑΞΗ – ΠΛΗΡΗΣ ΠΕΡΙΦΡΑΞΗ ΜΕ ΑΝΩ ΚΑΛΥΜΜΑ (ΝΕΑ ΣΧΕΔΙΑΣΗ DS)
ΑΥΤΟΜΑΤΟΣ ΑΝΤΑΛΛΑΚΤΗΣ ΕΡΓΑΛΕΙΩΝ – ΦΟΡΤΩΣΗ ΕΡΓΑΛΕΙΩΝ ΑΠΟ ΤΗΝ ΟΠΙΣΘΙΑ ΠΛΕΥΡΑ

ΚΑΤΑΣΚΕΥΗ & ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΗΧΑΝΗΜΑΤΟΣ
Ενιαία βαρέως τύπου χυτοσιδηρή βάση για υψηλή ακρίβεια και ακαμψία.
Δίσκοί κύλισης τύπου box για αυξημένη σταθερότητα και ακαμψία.
Ενιαία κεφαλή ατράκτου για κορυφαία ακαμψία.
Crjdpfxow Dd Sfo Aageh
Επιφάνεια τραπεζιού 1.750 x 820 mm.
Ταχεία μετακίνηση 18 m/min σε όλους τους άξονες.

ΤΡΑΠΕΖΙ
Επιφάνεια εργασίας 1.750 x 820 mm
Υποδοχές Τ (Διαστάσεις x Αριθμός x Βήμα) 18 mm x 5 x 150 mm
Μέγιστο φορτίο τραπεζιού 2.200 kg

ΔΙΑΔΡΟΜΕΣ
Διαμήκης διαδρομή (άξονας X) 1.600 mm
Διαγώνια διαδρομή (άξονας Y) 820 mm
Κατακόρυφη διαδρομή (άξονας Z) 660 mm
Απόσταση μύτης ατράκτου έως επιφάνεια τραπεζιού 150–810 mm
Απόσταση κέντρου ατράκτου έως στήλη 865 mm

ΑΤΡΑΚΤΟΣ
Κώνος μύτης ατράκτου #50
Στροφές ατράκτου 6.000 rpm με γραναζωτή μετάδοση

ΤΡΟΦΟΔΟΣΙΑ
Ταχύτητα κοπής 10 m/min
Ταχεία μετακίνηση (X, Y και Z) 18 m/min

ATC
Χωρητικότητα αποθήκης εργαλείων Τυπικού τύπου βραχίονα 24 [32 – 40]
Μέγιστο βάρος εργαλείου 20 kg
Μέγιστη διάμετρος εργαλείου Ø 125 mm
Μέγιστο μήκος εργαλείου 350 mm
Κωνος εργαλείου BT-50 [BBT-50]
Τύπος pull stud P50T-1 [MAS P50-1]

ΚΙΝΗΤΗΡΑΣ
Κινητήρας ατράκτου (Fanuc) 22 kW
Κινητήρας X άξονα (Fanuc) 4 kW
Κινητήρας Y άξονα (Fanuc) 4 kW
Κινητήρας Z άξονα (Fanuc) 4 kW

ΗΛΕΚΤΡΙΚΗ ΤΡΟΦΟΔΟΣΙΑ
Κατανάλωση ηλεκτρικής ισχύος 30 KVA
Πίεση αέρα 6,5 kg/cm²
Τάση 415V/50Hz/3ph

ΜΗΧΑΝΗ
Εμβαδόν (με πλήρη περίφραξη) 4.000 x 3.257 mm
Ύψος 3.267 mm
Βάρος 11.100 kg

ΤΥΠΙΚΑ ΠΑΡΕΧΟΜΕΝΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΜΗΧΑΝΗΜΑΤΟΣ
Πλήρης ενσωματωμένη περίφραξη
Λάμπα φθορισμού
Σύστημα υγρού ψύξης
Εκτόξευση αέρα μέσω ατράκτου
Κεντρικό αυτόματο σύστημα λίπανσης
Ρυθμιστικά πόδια και βάσεις
Διαχωριστής λαδιού υγρών
Απομακρυσμένος χειροπομπός (MPG)
Δύο εσωτερικοί μεταφορείς τύπου κοχλία
Σύστημα απαγωγής θερμότητας στον πίνακα ελέγχου
Ψεκαστήρες ψυκτικού γύρω από την άτρακτο
Αυτόματη απενεργοποίηση
Ενδεικτική λυχνία τελικής λειτουργίας
Διασύνδεση RS-232
Πίνακας χειριστή
Εγχειρίδια λειτουργίας και προγραμματισμού
Ηλεκτρικά και μηχανικά εγχειρίδια

Η διαφήμιση μεταφράστηκε αυτόματα και ενδέχεται να περιέχει ορισμένα σφάλματα μετάφρασης.
