Ενσωματωμένη κυψέλη προσομοίωσης κλίματος

TIRA KB 127 TCZ 4022 S -2K -40 bis +140°C

ΤΙΡΑ
Τύπος: TCZ 4022 S -2K
Περιγραφή: Κυψέλη προσομοίωσης κλίματος με αερόψυξη
Δομή συστήματος:
Το σύστημα αποτελείται από τα ακόλουθα κύρια στοιχεία:

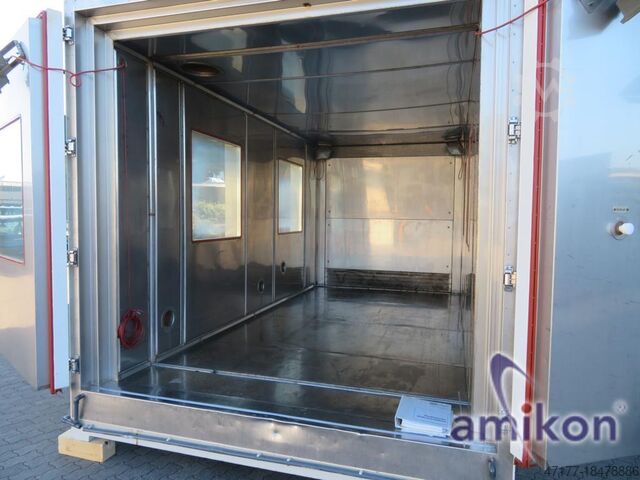

Βεράντα, απομονωμένο κελί
αίθουσα επεξεργασίας αέρα
σύστημα ύγρανσης
μηχανοστάσιο

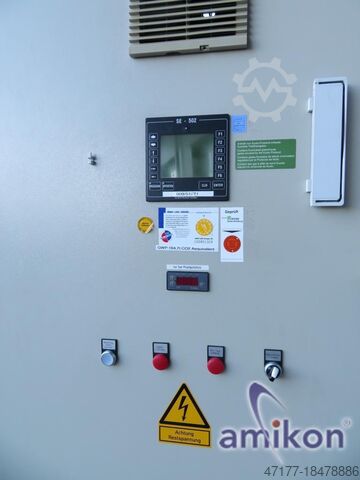

ντουλάπι ελέγχου
Τεχνικά στοιχεία:
Εύρος απόδοσης για δοκιμή θερμοκρασίας:
εύρος θερμοκρασίας -40...+140°C
Σταθερότητα θερμοκρασίας, στον αέρα παροχής: (χρονικά) ≤ ± 0,5°C
χωρίς αυτούς. Δοκιμαστικό φορτίο δωματίου σύμφωνα με (DIN 50011 Τ13) EN 60068
Σταθερότητα θερμοκρασίας, στον αέρα παροχής: (χωρική) ≤ ± 1,0°C
χωρίς θερμικό φορτίο δωματίου δοκιμής σύμφωνα με το (DIN 50011) EN 60068
Ρυθμός θέρμανσης (σύμφωνα με το DIN 50011) περίπου 2,0 K/min
χωρίς φορτίο θερμικού θαλάμου δοκιμής (σύμφωνα με το DIN 50011)
EN 60068) ή υλικό δοκιμής στην περιοχή θερμοκρασίας -30°C...+85°C
Ταχύτητα ψύξης (σύμφωνα με το DIN 50011) περίπου 2,0 K/min
χωρίς φορτίο θερμικού θαλάμου δοκιμής (σύμφωνα με το DIN 50011)
EN 60068) ή υλικό δοκιμής στην περιοχή θερμοκρασίας -30°C...+85°C
Εύρος απόδοσης για κλιματικές δοκιμές:
εύρος θερμοκρασίας +10...+90°C
Εύρος εργασίας υγρασίας 10...περίπου 95%r.H
χωρίς επαφή θερμικού θαλάμου δοκιμής
Εύρος θερμοκρασίας σημείου δρόσου +5...+89°C
χωρίς επαφή θερμικού θαλάμου δοκιμής
Σταθερότητα υγρασίας (στον αέρα παροχής) (προσωρινή) ≤ ± 2,5% r.H.
μετράται στον αέρα παροχής
Εύρος απόδοσης για κλιματικές δοκιμές με αντιστάθμιση θερμότητας
Εύρος θερμοκρασίας + 15...+ 80°C
Υγρασία 15...περίπου 80%r.H
χωρίς φορτίο θερμικού θαλάμου δοκιμής
με μέγιστη αντιστάθμιση θερμότητας 16 kW
Εύρος θερμοκρασίας σημείου δρόσου +10...+74°C
χωρίς επαφή θερμικού θαλάμου δοκιμής
Διαστάσεις: Δοκιμαστική αίθουσα (ΠxΒxΥ) περίπου 2260 x 4648 x 2260 mm
Διαστάσεις: Εξωτερικές διαστάσεις (ΠxΒxΥ) περίπου 2660 x 6460 x 2800 mm
Πόρτα δοκιμών διαφανούς πόρτας (Π x Υ) 2260 x 2260 mm
Μονάδα κλίματος KB 127 (ΠxΒxΥ) 1700 x 800 x 1400 mm
Ντουλάπι ελέγχου (ΠxΒxΥ) 800 x 500 x 2000 mm
Εκτέλεση:
Ροή αέρα: Παροχή αέρα: Διάτρητο φύλλο στον πίσω τοίχο, στην περιοχή της οροφής
Αέρας εξαγωγής: διάτρητο φύλλο στον πίσω τοίχο, στην περιοχή του δαπέδου
Πολτοποίηση:
Απευθείας ψύξη με εξάτμιση του
Ψυκτικό σε εναλλάκτη θερμότητας με πτερύγια:
Θέρμανση με ηλεκτρική αντίσταση θερμάστρα
Αφύγρανση:
Άμεση αφύγρανση με εξάτμιση
ψυκτικό σε εναλλάκτη θερμότητας
Εσωτερική επένδυση: ανοξείδωτο ατσάλι
Εξωτερική επένδυση: λαμαρίνα, γαλβανισμένη, με πλαστική επίστρωση
Φινίρισμα δαπέδου: ανοξείδωτο,
φορτίο δαπέδου 15000 N/m²
Φορτίο τροχού (επιφάνεια επαφής ≥4cm²) 1500 N/WheelDoor: Διπλόφυλλη πόρτα, ανοξείδωτη, βαμμένη εξωτερικά με
παράθυρο προβολής (ΠxΥ) l000xl000 mm
Φωτισμός δοκιμαστικής αίθουσας: 4 προβολείς των 500 W ο καθένας
Μόνωση Μόνωση δύο στρώσεων, αφρός PUR 80 mm,
Ορυκτοβάμβακας 120mm
Ψυκτικό μηχάνημα (1 τεμάχιο) Bltzer 6G-30.2Y
ψυκτικό, R449A!
λάδι μηχανής ψύξης SEZ 32
Lodpevx S Hhjfx Af Isrh
Υγραντήρας ατμού (1 τεμάχιο) EDB 40Χρώμα:
κελί RAL9010, λευκό
πόρτα RAL9010, λευκό
μονάδα μηχανής RAL 7032, γκρι βότσαλο
χειριστήριο RAL 7032, γκρι βότσαλο
Μάζες:
ολόκληρο το σύστημα
περίπου 4900 κιλά
Σετ μηχανής KB 127 περίπου 750 kg
ντουλάπι ελέγχου περίπου 120 κιλά
Σύστημα ύγρανσης περίπου 64 kg Συνδέσεις:
Ονομαστική τάση 400 V +6%/-10% 3/PAN 50Hz
ονομαστική ισχύς 95 kW
ονομαστικό ρεύμα 150 Α
